TCT426熱線(xiàn)法導(dǎo)熱分析儀

發(fā)布時(shí)間：2020-09-24 10:07:07瀏覽次數(shù)：次

對(duì)于耐火材料，其導(dǎo)熱性能是一項(xiàng)十分重要的性質(zhì)，尤其在耐火材料被用作為工業(yè)設(shè)備的襯層之時(shí)，這一性能顯得尤為重要，甚而對(duì)設(shè)備結(jié)構(gòu)有著決定性的影響。某些場(chǎng)合（如絕熱材料）要求熱耗低，這時(shí)便需要材料的導(dǎo)熱系數(shù)較低；另一些場(chǎng)合下則恰恰需要高的導(dǎo)熱系數(shù)（如熱交換器）。國(guó)際上將導(dǎo)熱系數(shù) λ 定義為熱流率除以溫度梯度，單位 W/(m*K)。

關(guān)于耐火材料與絕熱材料在高溫下導(dǎo)熱系數(shù)的測(cè)量，已建立起數(shù)種方法，熱線(xiàn)法（ISO8894）即為其中的一種。

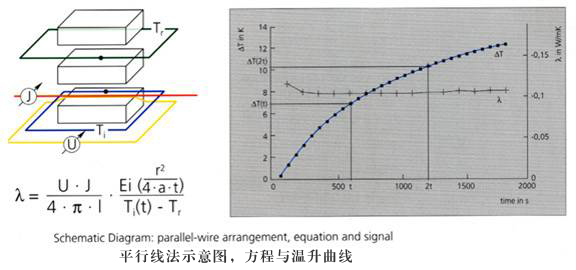

熱線(xiàn)法是一種動(dòng)態(tài)的，絕對(duì)的測(cè)量方法。使用熱線(xiàn)法測(cè)量導(dǎo)熱系數(shù)有多種方式，其中交叉線(xiàn)技術(shù)為測(cè)量線(xiàn)性熱源（熱線(xiàn)）的溫升，平行線(xiàn)技術(shù)則測(cè)量與線(xiàn)性熱源隔著一定距離的一定位置上的溫升。

將熱線(xiàn)與熱電偶插入兩片試樣之間，從加熱電流接通之時(shí)開(kāi)始測(cè)量，得到溫升對(duì)時(shí)間的函數(shù)，由此得出試樣材料的導(dǎo)熱系數(shù)。

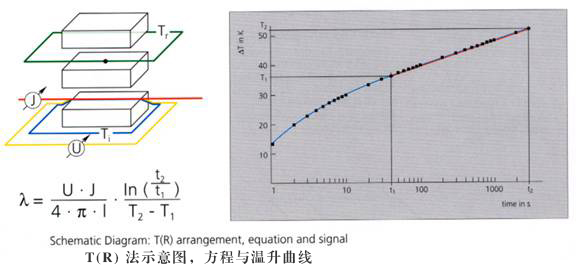

另一種測(cè)量方式名為“鉑電阻測(cè)溫技術(shù)”或“T(R)技術(shù)”，符合ASTM-C1113標(biāo)準(zhǔn)，是將熱線(xiàn)同時(shí)作為熱源與溫度傳感器，通過(guò)測(cè)量其電阻的變化來(lái)得到溫升數(shù)據(jù)。其導(dǎo)熱系數(shù)的計(jì)算方法則與交叉線(xiàn)技術(shù)相同。

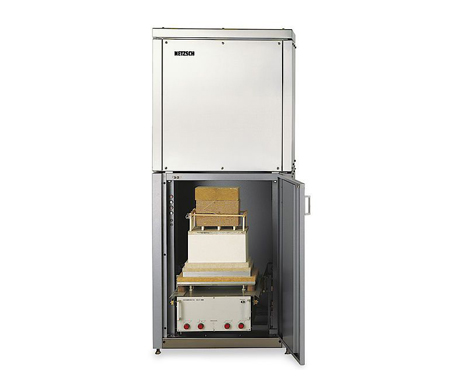

NETZSCH TCT426 包含了上述全部三種方法，通過(guò)更換預(yù)裝有熱線(xiàn)的相應(yīng)的測(cè)量框，可在其間自由切換。

TCT 426 技術(shù)參數(shù)
•溫度范圍：RT ... 1400°C
•升溫速率：0 ... 5 K/min
•測(cè)量氣氛：空氣
•樣品尺寸：250mm×125mm×75mm（由兩片樣品構(gòu)成一個(gè)測(cè)試單元）
•測(cè)量模式：交叉線(xiàn)法、十字線(xiàn)法、T(R) 法
