RUL（高溫荷軟測量）是在升溫條件與一定的負載下測量耐火陶瓷產品的形變行為。材料的軟化溫度范圍往往不同于純原料的熔融范圍，需要可靠地測定，使用 RUL 421 可檢測在高溫的應用場合下耐火產品的使用性能。
CIC (壓縮蠕變測試) 指的是在高溫下長時間恒溫、在一定的負載下耐火材料試樣的收縮率。RUL 421 同樣可進行 CIC 測試，最高測試溫度可達 1700°C。由于其堅固的設計, RUL 421 特別適合于在高溫與機械負載下的長時間的測試。

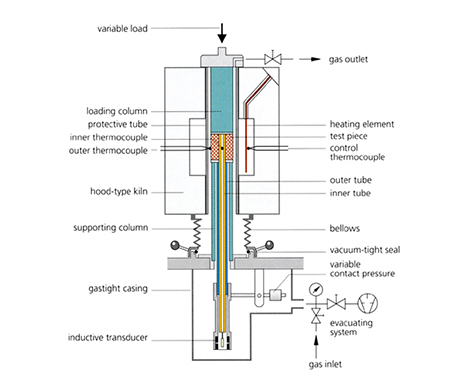

RUL 與 CIC 測試均使用直徑 50mm、高 50mm的柱狀樣品，其形變測量為差示測量原理，試樣上需有一 12.5 mm 的共軸孔。

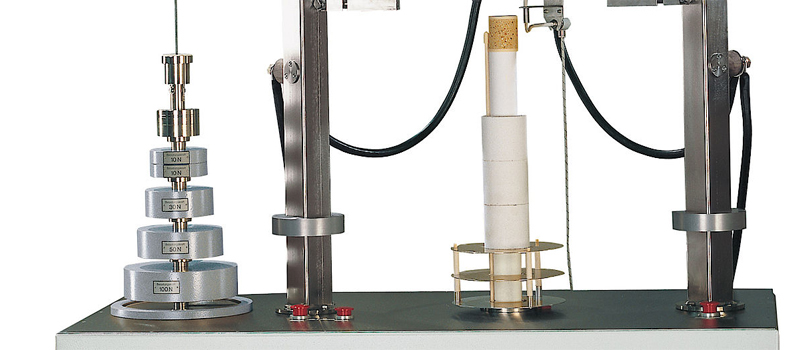

通過使用帶砝碼的罩狀爐子，保證了其負載值與形變無關的良好重現性。
通過將試樣上的負載減少至相比樣品表面積而言近似可忽略的值, 在 RUL 421 上可進行溫度上至 1700°C 的精確的膨脹測量，包括大體積及非均勻材質的樣品。
RUL/CIC 421 - 技術參數
•溫度范圍：RT ... 1600/1700°C （選配）
•樣品長度：50 mm
•樣品直徑：50 mm
•測量范圍：20mm
•分辨率：5nm
•載荷：1...1000N
•測試氣氛：空氣/保護氣（不同型號）
RUL/CIC 421 - 軟件功能
RUL/CIC 421 的測量與分析軟件是基于 MicroSoft Windows® 系統的 Proteus® 軟件包，它包含了所有必要的測量功能和數據分析功能。這一軟件包具有極其友善的用戶界面，包括易于理解的菜單操作和自動操作流程，并且適用于各種復雜的分析。Proteus 軟件既可安裝在儀器的控制電腦上聯機工作，也可安裝在其他電腦上脫機使用。
RUL/CIC 部分分析功能：
•可繪制絕對或相對膨脹／收縮曲線。
•多種校正方式：通過標樣校正測量或支架理論膨脹數據來校正樣品支架本身的膨脹影響
•偏移量修正
•特征溫度：自動確定起始點、峰值和終止點溫度
•按照 DIN/ISO 國際標準確定軟化點。
•自動軟化點檢測。
•可以溫度或時間為基準作微分得到膨脹速率曲線。
•可計算物理熱膨脹系數與工程熱膨脹系數，并繪制相應曲線。
•RUL 與 CIC 特定的曲線與表格數據。
RUL/CIC 421 - 應用實例
耐火磚的高溫荷軟（RUL）測試

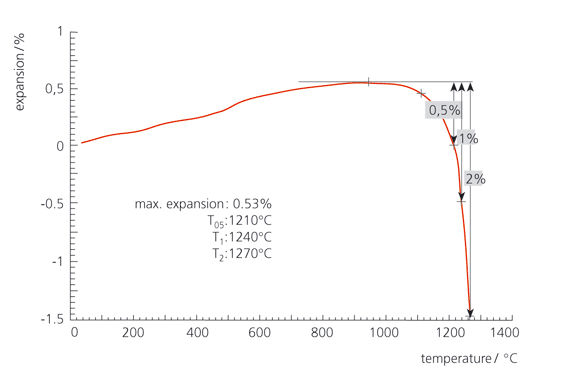

下圖顯示了從耐火磚（約含 35% Al2O3）上取得的試樣進行 RUL 測試得到的結果。測試條件：0.2 N/mm2，5 K/min，靜態空氣。試樣在 960°C 達到最大膨脹。在 1210°C（T05）、1240°C（T1）與 1270°C（T2）達到相應的 0.5%，1.0% 與 2.0% 形變。
耐火磚的壓縮蠕變（CIC）測試
下圖顯示了從耐火磚（約含 35% Al2O3）上取得的試樣進行 CIC 測試得到的結果。測試條件：0.2 N/mm2，5 K/min，1190°C 恒溫 25 小時；靜態空氣。圖中左側為動態升溫曲線，右側為恒溫段的測試結果。
